经常有人问:是否有防爆电缆呢?

栏目:防爆知识 发布时间:2022-11-14

经常有人问:是否有防爆电缆呢?其与本安电缆又有什么关系?有时候安全检查说电线未防爆又应如何理解呢?今天我们就来聊一聊本安电缆和防爆电缆的问题。

"

电缆没有防爆之说

电缆没有防爆电缆之说,爆炸危险区域内的电缆选型和敷设应遵循相关标准规范,以避免电缆的破损或断裂引起的爆炸危险。电缆选用时可遵循团体标准T/HGJ 12400-2021《石油化工仪表线缆选型设计标准》。




电缆如何实现防爆功能?


电缆本身不存在防爆问题,但是电缆的端头需采用合适的引入装置进行防爆,另外采用合适的敷设方式,如穿管、挠性管等,对电缆的防护也是防爆重要措施。GB50058对爆炸危险区域内的电缆的最小线径也有规定,这主要也是为了保证电缆的机械强度的。




本安电缆是如何实现电缆的本质安全的?


本安回路本身不会造成爆炸危险,由此并未设置其他防爆措施,因此应避免相邻非本安回路的能量窜入本安回路而引起危险。本安电缆与普通电缆的区别在于护套的颜色,用于区分非本安回路。本安电缆是本安回路的重要组成部分,其电感、电容应满足本安参数的匹配,以确保回路的本安特性。




敷设在爆炸危险环境的电缆的选型应注意哪些事项?


爆炸危险环境敷设的电缆如果选型不当将有可能引发火灾或爆炸事故,形成重大安全隐患。工程设计时应高度重视爆炸危险环境中敷设的电缆的正确选型。由于仪表工程中极少采用铜以外的金属导体,也极少在爆炸危险环境中采用电线,故以下仅说明敷设在爆炸危险环境的铜芯电缆选型的注意事项。

在爆炸危险环境敷设的电缆的选型应注意以下两点:

电缆应有足够的机械强度,避免由于电缆断裂而造成爆炸。


除去外部防护措施,如电缆桥架、保护管、铠装等,电缆的机械强度主要取决于金属导体的强度。在爆炸危险区域敷设的电缆应采用截面积足够大的导体,以保证电缆的机械强度。

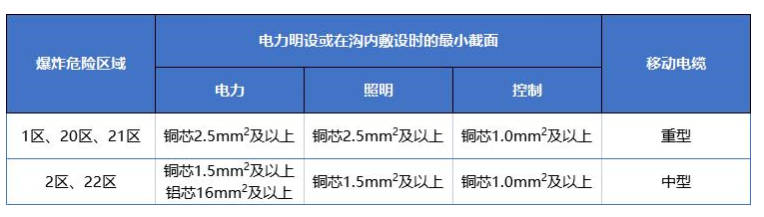

除本质安全系统电路用电缆外,爆炸性环境中的电缆导体的最小截面积应遵循强制性国家标准GB 50058-2014 《爆炸危险环境电力装置设计规范》5.4.1的规定:

对于多股导体,还应注意股线直径对电缆强度的影响。GB/T 3836.18-2017《爆炸性环境第18部分:本质安全电气系统》第9.1节规定,在危险场所中单根导线或多股导线每股的直径应不小于0.1mm。虽然可以通过选用铠装电缆来增强电缆的机械强度,但在工程设计中应满足相关标准规范的要求。

电缆的电参数应保证仪表回路的防爆性能。


本质安全系统电路需限制电路中电气设备及连接电缆的分布电容和分布电感,来保证电路的本质安全性能。

本质安全系统电路中电气设备和连接电缆的电气参数应满足下列不等式:



式中:

Co——安全栅允许外部分布电容,μF

Lo——安全栅允许外部分布电感,mH

Ci——仪表设备分布电容,μF

Li——仪表设备分布电感,mH

Cc——单位长度电缆分布电容,μF/m

Lc——单位长度电缆分布电感,mH/m

l——电缆长度,m


由于电缆的分布电感对电缆长度的影响远小于分布电容对电缆长度的影响,电缆选型时重点关注电缆的分布电容。一方面尽量选择分布电容较小的电缆,另一方面通过限制本质安全系统电路中电缆的长度减小电缆的分布电容:
